О продукции

Rexroth Bosch Group является одним из ведущих мировых разработчиков и производителей пневматических систем, включающих обширную номенклатуру стандартных и специальных компонентов автоматизации технологического оборудования в различных технических приложениях.

Rexroth пневматика производится в соответствии с международными стандартами качества и адаптирована к работе в условиях агрессивных сред и высоких температур.

Каталог пневматики Rexroth

Поршневые пневмоцилиндры

Стандартные пневмоцилиндры Rexroth

Серии PRA, TRB, и PRE представляют расширенную линейку стандартных (профильных или на стяжках) цилиндров по стандарту ISO. На сегодняшний день это классическое решение принято в качестве универсального стандарта в 98 странах мира. Преимущества пневмоцилиндров серий PRA, TRB, и PRE:

• малый вес и проработанный дизайн;
• превосходное демпфирование с возможностью регулирования;
• оптимальный подбор материалов;
• высокая надежность и эффективность работы.

Cерия	Диаметр (мм)	Стандарт	Присоединения	Принцип действия	Демпфирование	Особенности
MNI	10 - 25	ISO 6432	M5 - G 1/8	одностороннее или двойное	эластичное или регулируемое пневматическое	защита от коррозии; встроенное подвесное крепление;
CCI	16 - 100	ISO 21287	M5 - G 1/8	одностороннее или двойное	эластичное	магнитные поршни;
TRB	32 - 125	ISO 15552	G 1/8 - G 1/2	двойного действия	эластичное или регулируемое пневматическое	магнитные поршни; доступны модели в термостойком исполнении;
PRA	32 - 125	ISO 15552	G 1/8 - G 1/2	двойного действия	эластичное или регулируемое пневматическое	магнитные поршни; выпускаются модели в термостойком исполнении;
ITS	160 - 320	ISO 15552	G 3/4 - G 1	двойного действия	эластичное или регулируемое пневматическое	магнитные поршни; выпускаются модели с креплением поворотной цапфы
ICL	25 - 125	ISO 15552	G 1/8 - G 1/2	двойного действия	регулируемое пневматическое	магнитные поршни; защита от коррозии; пригодность для пищевых продуктов
SSI	12 - 100	ISO 15524	M5 - G 3/8	двойного действия	эластичное	магнитные поршни;

Мини-пневмоцилиндры

Многофункциональные мини пневмоцилиндры по ISO (серии MNI) имеют восьмиугольную форму и дополнительно встроенные функции. Их применение обосновано в системах, предъявляющих высокие требования по экономии времени, модульности, а также технологически передовым решениям.

Серия	Диаметр (мм)	Стандарт	Присоединения	Принцип действия	Демпфирование	Особенности
ICM	8 - 32		M5 - G 1/8	одностороннее или двойное	эластичное	встроенное подвесное крепление; пригодность для пищевых продуктов
SWN	6 - 16			одностороннее		ввертный цилиндр
MNI	10 - 25	ISO 6432	M5 - G 1/8	одностороннее или двойное	эластичное или регулируемое пневматическое	защита от коррозии; встроенное подвесное крепление;

Круглые пневмоцилиндры

Серия	Диаметр (мм)	Стандарт	Присоединения	Принцип действия	Демпфирование	Особенности
CPC	32 - 80		G 1/8 - G 3/8	двойного действия	регулируемое пневматическое	с/без магнитных поршней; встроенное подвесное крепление; доступны модели в термостойком исполнении и с укороченной конструкцией
ICS-D2	32 - 100		-	двойного действия	регулируемое пневматическое	Защита от коррозии; магнитные поршни; пригодность для пищевых продуктов

Компактные короткоходные пневмоцилиндры

серия	Диаметр (мм)	Стандарт	Присоединения	Принцип действия	Демпфирование	Особенности
KHZ	8 - 100		M5 - G 1/4	одностороннее или двойное	эластичное	магнитные поршни;
KPZ	16 - 100		M5 - G 1/8	одностороннее или двойное	эластичное	магнитные поршни;
SSI	12 - 100	ISO 15524	M5 - G 3/8; M5 - G 1/4	двойного действия	эластичное	с/без магнитных поршней
CCI	16 - 100	ISO 21287	M5 - G 1/8	одностороннее или двойное	эластичное	магнитные поршни;

Пневмоцилиндры Rexroth на стяжках

серия	Диаметр (мм)	Стандарт	Присоединения	Принцип действия	Демпфирование	Особенности
TRB	32 - 125	ISO 15552	G 1/8 - G 1/2	двойного действия	эластичное или регулируемое пневматическое	магнитные поршни; выпускаются модели с креплением поворотной цапфы
ITS	160 - 320	ISO 15552	G 3/4 - G 1	двойного действия	эластичное или регулируемое пневматическое	магнитные поршни; выпускаются модели с креплением поворотной цапфы

Пневмоцилиндры Rexroth со встроенными направляющими

серия	Диаметр (мм)	Стандарт	Присоединения	Принцип действия	Демпфирование	Особенности
MSN	6 - 16			двойного действия	эластичное	магнитные поршни; шариковая шина
MSC	8 - 25			двойного действия	эластичное или гидравлическое	магнитные поршни; шариковая шина средней или высокой производительности; двойной или одинарный поршень; соответствие интерфейсу Easy‒2‒Combine
GPC	10 - 100			двойного действия	эластичное или гидравлическое с фиксированной настройкой	магнитные поршни; соответствие интерфейсу Easy‒2‒Combine; шарикоподшипник или подшипник скольжения

Двухпоршневые пневмоцилиндры Rexroth

серия	Диаметр (мм)	Стандарт	Присоединения	Принцип действия	Демпфирование	Особенности
TWC	6 - 32			двойного действия	эластичное	магнитные поршни;

Блоки «цилиндр – пневмораспределитель»

Серия	Диаметр (мм)	Стандарт	Присоединения	Принцип действия	Демпфирование	Особенности
CVI	32 - 125			двойного действия	пневматическое	магнитные поршни;

• Узлы «цилиндр-клапан»

• Пневмоцилиндры (сер. PRA) с датчиком измерения перемещений

• Мембранные цилиндры

серия	Диаметр (мм)	Стандарт	Присоединения	Принцип действия	Демпфирование	Особенности
RDC	52,5 - 115		G 1/8 - G 1/4	одностороннее

Электромеханический подъемный цилиндр (для техники линейных перемещений)

серия	Диаметр (мм)
EMC	32-100

Пневмоцилиндры бесштоковые

Бесштоковые цилиндры

Бесштоковые цилиндры серии RTC идеально подходят для решения энергоемких задач с фиксированными габаритами монтажа. Пневмоцилиндры RTС выпускаются в четырех версиях и в различных вариантах исполнения: по диапазону скоростей, допустимой нагрузке и уровне точности движения и позиционирования. Совмещенные каретка и поршень обеспечивают высокий уровень прочности и надежности конструкции цилиндра.

серия	Диаметр (мм)	Стандарт	Присоединения	Принцип действия	Демпфирование	Особенности
RTC	16 - 80		M7 - G 3/8;   M7 - G 1/4	двойного действия	пневматическое регулируемое	магнитные поршни; встроенная направляющая; соответствие интерфейсу Easy‒2‒Combine;
GSU	16 - 25		M5 - G 1/8	двойного действия	гидравлическое с фиксированной настройкой	магнитные поршни; соответствие интерфейсу Easy‒2‒Combine; регулируемые концевые упоры
CKP	16- 80		M7 - G 1/8	двойного действия	пневматическое регулируемое	магнитные поршни; соответствие интерфейсу Easy‒2‒Combine;направляющая с шариковой шиной

Сильфонные пневмоцилиндры

серия	Конструктивное исполнение	Ход (мм)
BCP (с крышкой)	1-складчатый	34 - 107
2-складчатый	95 - 580
3-складчатый	275 - 285
BCC (с крышкой)	1-складчатый	15 - 125
2-складчатый	39 - 275
3-складчатый	50 - 355
BCE (с крышкой)	1-складчатый	31 - 104
2-складчатый	102 - 147
BCS (с крышкой)	1-складчатый	34 - 107
2-складчатый	108 - 223
BCR (с крепежным кольцом)	1-складчатый	94 - 135
2-складчатый	185 - 233
3-складчатый	286 - 350
BRB	С эластичным сильфоном	26 - 100

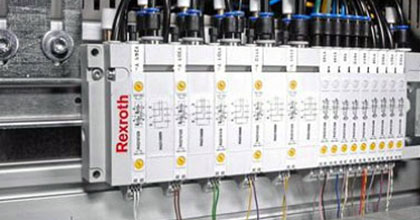

Пневмораспределители Rexroth

Пневмораспределители c электрическим управлением

серия	стандарт	Номинальный поток   Qn (л/мин)	Особенности	Электрический разъем
581	ISO 5599-1, размер 1	950 - 3300	монтажные плиты; однопроводное соединение
581	ISO 5599-1, размер 2	2100 - 2700	монтажные плиты; однопроводное соединение
581	ISO 5599-1, размер 3	4100 - 4800	монтажные плиты; однопроводное соединение
581	ISO 5599-1, размер 4	5000 - 6000	монтажные плиты; однопроводное соединение
CD01-PA	ISO 15407-1, 26 мм	1010	монтажные плиты с многополюсником или соединение через магистральную шину
589		50 - 750	2/2, 3/2, 5/2- ходовый; трубное присоединение; отдельный клапан; вспомогательное ручное дублирование	ISO 15217, форма C
CD04		900	3/2, 5/2, 5/3- ходовый; трубное присоединение; вспомогательное ручное дублирование; одностороннее или двустороннее управление	EN 175301-803, форма B
CD07		960 - 1400	3/2, 5/2, 5/3- ходовый; трубное присоединение; вспомогательное ручное дублирование; одностороннее или двустороннее управление	EN 175301-803, форма A
CD12		3600 - 4100	3/2, 5/2, 5/3- ходовый; трубное присоединение; вспомогательное ручное дублирование; одностороннее или двустороннее управление	EN 175301-803, форма A
CL03-EV		700	2х3/2, 5/2, 5/3- ходовый; вспомогательное ручное дублирование; присоединение плиты
TC08		600 - 800	2х3/2, 5/2, 5/3- ходовый; трубное присоединение; вспомогательное ручное дублирование; одностороннее или двустороннее управление	M8, 3 или 4 конт.
TC15		1100 - 1500	2х3/2, 5/2, 5/3- ходовый; трубное присоединение; вспомогательное ручное дублирование; одностороннее или двустороннее управление	M8, 3 или 4 конт.; ISO 15217, форма C

Пневмораспределители Rexroth c пневматическим управлением

серия	стандарт	Номинальный поток   Qn (л/мин)	Особенности	Электрический разъем
CD01-PA	ISO 15407-1, 26 мм	1010	отдельное разъемное проводное соединение или многоконтактный разъем	разъем формы C / M12;многоконтактный разъем HAN; D-Sub
581	ISO 5599-1, размер 1	950 - 3300	вспомогательное ручное дублирование с/без фиксации	форма B промышленная или соединение отдельным проводом
581	ISO 5599-1, размер 2	2100 - 2700	вспомогательное ручное дублирование с/без фиксации	форма B промышленная или соединение отдельным проводом
581	ISO 5599-1, размер 3	4100 - 4800	вспомогательное ручное дублирование с/без фиксации	форма B промышленная или соединение отдельным проводом
581	ISO 5599-1, размер 4	5000 - 6000	вспомогательное ручное дублирование с/без фиксации	форма B промышленная или соединение отдельным проводом
579, 589		520 - 750	3/2- ходовый; трубное присоединение; отдельный клапан
CD04		900	3/2, 5/2- ходовый; трубное присоединение; одностороннее или двустороннее пневмоуправление
CD07			3/2, 5/2, 5/3- ходовый; трубное присоединение; подходит для ATEX
CD12		3600 - 4100	3/2, 5/2, 5/3- ходовый; трубное присоединение; подходит для ATEX
TC08		600 - 800	2х3/2, 5/2, 5/3- ходовый ; трубное присоединение
TC15		1100 - 1500	2х3/2, 5/2, 5/3- ходовый; трубное присоединение

Пневмораспределители Rexroth c механическим управлением

серия	стандарт	Номинальный поток   Qn (л/мин)	Особенности
CD04		900	3/2, 5/2- ходовый; трубное присоединение;
CD07		1200 - 1400	3/2, 5/2- ходовый; трубное присоединение; подходит для ATEX

Пневмораспределители Rexroth c ручным управлением

серия	Номинальный поток   Qn (л/мин)	Особенности
563 018; 563 131	300 - 1100	4/2, 4/3, 5/2, 5/3-ходовый; трубное присоединение;
CD04	900	5/2, 3/2-ходовый; трубное присоединение;
CD07		5/2, 3/2-ходовый; трубное присоединение; подходит для ATEX
ML	750 - 3200	3/2 ходовой клапан
QR1	500 - 2600	шаровый кран; быстроразъемное соединение
SC01		2/2 запорный клапан

Rexroth клапана ( поточные и запорные)

Наименование	серия	Номинальный поток   Qn (л/мин)	Особенности
Дроссель с обратным клапаном	CC01	60 – 875	направление дросселирования: 1 → 2;   быстроразьемное соединение
CC04	70 – 1950	направление дросселирования: 2→ 1;   быстроразьемное соединение
Дроссель	CH02	200 - 4100	пневмодроссель с глушителем;наружная резьба
Обратный клапан Rexroth	NR01	40 - 7950	ввертной; внутренняя или наружная резьба
NR02	300 - 5800	ввертной; внутренняя или наружная резьба
QR1	280 - 2000	наружная резьба или быстросъемное соединение
Пневмоклапан Rexroth быстрого выхлопа	573	220 - 6800	внутренняя резьба
Запорный клапан Rexroth		340 - 680	ввертной; внутренняя или наружная резьба
ML	750 - 3200	ручное управление; наружняя резьба

Rexroth клапана (пропорциональные, предохранительные)

Пропорциональные клапаны серии ED02- ED12– универсальные регулирующие клапаны E/P, обеспечивающие высокую точность и динамичность работы. Благодаря компактным размерам и высокой производительности, клапаны серий ED02- ED12 являются оптимальным решением для применения в различных отраслях промышленности.

Наименование	серия	Номинальный поток   Qn (л/мин)	Особенности
Rexroth пропорциональный клапан	ED02		Е/Р регулирующий клапан; электрическое присоединение через подключение сигнального кабеля
ED05	1000	Е/Р регулирующий клапан; электрическое присоединение через подключение сигнального кабеля
ED07	1300	Е/Р регулирующий клапан; электрическое присоединение через подключение сигнального кабеля или разъем М12
ED12	2600	Е/Р регулирующий клапан; электрическое присоединение через подключение сигнального кабеля или разъем М12
Ввертной регулирующий клапан с ручным управление		400-600	быстроразъемное соединение; наружняя резьба
Регулирующий клапан	RG1	70	поршневой клапан с регулятором давления поршня
Предохранительный клапан Rexroth		676 - 33505	ввертной; наружняя резьба
	1833 - 13874	ввертной; наружняя резьба

Блоки подготовки воздуха

Блоки подготовки воздуха bosch rexroth серий AS1, AS2, AS3 и AS5 соответствуют всем высоким стандартам и обеспечивают превосходное качество сжатого воздуха для любых применений. Помимо стандартных функций фильтрации, регулирования и маслораспыления, блоки серий AS выполняют функции клапанов плавного пуска, быстрого выхлопа и запорного клапана.

серия	Номинальный поток   Qn (л/мин)	Присоединение
AS1	1000	G 1/4
AS2	2200 - 2700	G 1/4 - G 3/8
AS3	1600 - 5200	G 3/8 - G 1/2
AS5	14500	G 3/4 - G 1
MH1	510 - 3000	G 1/4 - G 1/2
MU1	300 - 50000	G 1/8 - G 2
PR1	480 - 5600	G 1/4 - G 1/2

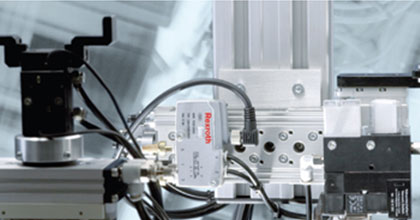

Датчики Bosch Rexroth

Датчики Bosch Rexroth полностью соответствуют самым строгим международным стандартам качества и отличаются непревзойденной надежностью и точностью работы.

• Датчики положения (серии ST4, ST6, Sh3, SP)
• Датчики измерения перемещений (серии SM6, SM6-AL)
• Реле давления и вакуума (серии PE2, PE5, PE6, PM)
• Датчики объёмного расхода (серия AF1)
• Пневматический калибр (сер. MS01)
• Неполноповоротные модули
• Неполноповоротные цилиндры типа «шестерня/рейка» (серии RCM, TRR), в которых вращение выходного вала обеспечивается линейным перемещением цилиндра посредством зубчатой передачи.
• Неполноповоротные цилиндры роторного типа (серия RAK), в которых вращение выходного вала обеспечивается воздействием сжатого воздуха на лопасть цилиндра.
• Захваты и вакуумные компоненты
• Захваты (серия GSP)
• Вакуумные захваты (серии BSA, BSG, FSG, FSO, FSR)
• Бесконтактная транспортная система (серия NCT)
• Вакуум-генераторы (серии EBP, EBS, ECS)
• Реле давления и вакууума ( серии PE2, PE5, PE6, PM1)
• Принадлежности для вакуума
• Соединительные шины, штуцеры, муфты, пневмотрубки и вращающиеся соединения
• Штуцера с накидной гайкой
• Резьбовые и промежуточные быстроразъемные соединения
• Полимерные пневмотрубки
• Резьбовые элементы
• Муфты
• Пневмопистолеты
• Роторные соединения
• Электрические разъемы и кабели
• Электроразъемы с кабелем серии CN1
• Круглые штекерные соединители с/без кабеля, серии CN2
• Многоконтактные штекеры
• Многоконтактные разъемы с кабелем
• Kонтактные перемычки
